Beth all ychwanegion ei wneud i odyna dodrefn

Yn y byd cemegol, bydd ychwanegion yn sicr o gael rhai effeithiau ar y prif ddeunyddiau crai, sy'n rhoi mwy o le inni wella ein cynnyrch, mewn gwirionedd, Heddiw, gadewch i ni blymio i fyd ychwanegion a gweld sut mae olrhain ychwanegion LiCO3, alwminiwm, zircon bydd ac ati yn dylanwadu ar berfformiad deunyddiau dodrefn odyn a ddefnyddir yn fwyaf eang: cordierite a corundum mullite. Dyma gyfweliad unigryw o'n criw peirianyddol John a Kim gan ein clerc swyddfa, Cathy.

1.Effaith ychwanegion ar gyfernod ehangu thermol cyfres ddodrefn odyn--deunyddiau cordierit.

Arbrawf 1:

Cathy: Felly beth yw eich arbrawf cyntaf?

John: Iawn. Dim ond ar gyfer pennau i fyny, fformiwla gemegol cordierit yw 2MgO·2Al2O3·5SiO2, a'r adchwanegion arbrofi yw TiO2, TiCl4, Y2O3, a LiCO3. Mae ein harbrawf cyntaf yn ymwneud ag effeithiau ychwanegion ar gynhyrchion cordierit. Dyma rai graffiau i nodi'r effaith.

Ar ôl ychwanegu 1% o TiO2:

Ar ôl ychwanegu 1% o TiCl4:

Ar ôl ychwanegu 1% o Y2O3:

Ar ôl ychwanegu 1% o ZrO2

Ar ôl ychwanegu 1% o LiCO3

Kim: Ychwanegwyd TiO2, TiCl4, Y2O3, ZrO2, a LiCO3 i cordierite fel ychwanegion i astudio effaith gwahanol ychwanegion ar gyfernod ehangu cordierite. Dangosodd y canlyniadau y gall ychwanegu TiO2, TiCl4 a ZrO2 leihau cyfernod ehangu thermol y samplau. Roedd cyfernod ehangu samplau cordierite gydag ychwanegu Y2O3 a LiCO3 yn fach o dan 100 gradd, pan oedd yn uwch na 100 gradd, roedd y cyfernod yn fwy ac yn cynyddu mewn llinell syth ac yn y pen draw yn rhagori ar gyfernod ehangu terfynol y cynnyrch sampl heb ac ychwanegion .

John: Yn wir, dangosodd y canlyniadau mai TiCl4 yw'r gorau, ond mae cyfernod ehangu TiO2 yn debyg i un TiCl4.

Arbrawf 2:

Cathy: Nawr rydym yn gwybod bod ychwanegiad TiCl4 wedi'i briodoli orau i wella cyfernod ehangu thermol o 1%, a wnaethoch chi hyrwyddo'r arbrawf?

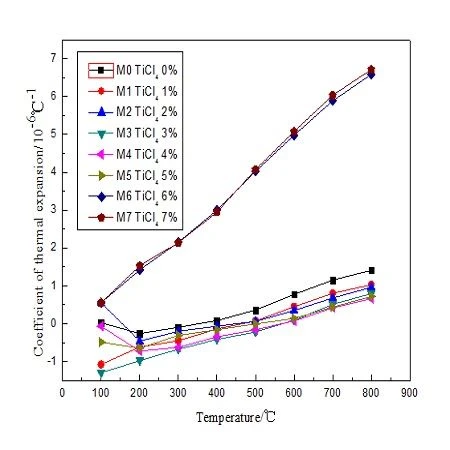

John: Yn sicr rydyn ni'n gwneud. Profodd yr ail arbrawf pa ganran o TiCl4 a weithiodd orau ac mae’r canlyniadau fel a ganlyn:

Kim: Rydym wedi dadansoddi'r rhesymau y tu ôl i'r canlyniadau. Yn gyntaf, mae strwythur cordierit yn denau ac mae bwlch mawr rhyngddynt. Pan fydd y tymheredd yn codi, gall yr atom ddirgrynu tuag at ran agored y strwythur a chael ei gynnwys gan y bwlch y tu mewn i'r strwythur. Felly, mewn ystod tymheredd penodol, mae'n dangos ehangiad thermol is.

John: Ydy, ac yn ail, mae cordierite yn creu straen ac yn storio egni straen yn y grisial yn ystod sintro ac oeri. Os yw hyn yn ddigon i wrthweithio'r cynnydd mewn ynni arwyneb a achosir gan gychwyn crac, bydd ffiniau grawn neu grawn yn cracio, gan achosi i ficrocraciau ffurfio ynddynt. Wrth i'r tymheredd godi ymhellach, ac wrth i fwy a mwy o graciau micro gael eu cau yn y deunydd, mae llai a llai o graciau micro ar ôl, a dyna pam mae cyfernod ehangu thermol yn cynyddu'n raddol.

Cathy: Diolch, fechgyn, felly i grynhoi, mae'r canlyniadau'n dangos mai cyfernod ehangu sampl cordierit sydd orau wrth ychwanegu 4% o TiCl4.

2. Effeithiau ychwanegion ar ymwrthedd sioc thermol cyfres ddodrefn odyn 2--deunyddiau corundum mullite

Arbrawf 1:

Cathy: Defnyddir dodrefn odyn tymheredd uchel o ddeunyddiau corundum-mullite yn eang am ei bwynt toddi uchel, ymwrthedd creep da a gwrthsefyll sioc thermol. Er mwyn gwella ei eiddo, gadewch i ni glywed beth mae ein peirianwyr wedi'i wneud.

John: gwnaethom gymhwyso andalwsite, corundum plât, powdr alwmina a powdr silica fel deunyddiau crai o dan arweiniad technoleg cyfnod plastig pontio. Astudiwyd effeithiau dau ychwanegyn gwahanol ar briodweddau deunyddiau corundum-mullite trwy ychwanegu 0, 1% , 2% a 3% alwminiwm neu silicon, yn y drefn honno.

Kim: Astudiwyd effeithiau alwminiwm a silicon ar ddwysedd, cryfder, caledwch a gwrthsefyll sioc thermol deunyddiau corundum-mullite. Canfuwyd y gallai ychwanegu alwminiwm a silicon at ddeunyddiau corundum-mullite ffurfio llwydni plastig, ac fe'i ocsidiwyd â'u falens cemegol gwreiddiol yn y broses sintro gan arwain at ffurfio ocsid yn llenwi rhan o'r mandyllau. Roedd yn fuddiol lleihau mandylledd ymddangosiadol y deunydd, ac roedd y crisialau mullite a ffurfiwyd yn strwythur tebyg i nodwydd, yn cyd-dreiddio, yn pontio ac yn cyd-gloi, sy'n helpu i wella cryfder, caledwch a gwrthsefyll sioc thermol y deunydd.

John: Fodd bynnag, mae ychwanegu'r ddau ychwanegyn yn lleihau dwysedd cyfaint y deunydd gan nad oedd yr ychwanegion mor drwchus. Wrth gymharu effaith alwminiwm a silicon ar briodweddau deunyddiau corundum-mullite, canfuwyd bod gan alwminiwm well plastigrwydd a phwynt toddi is na silicon, a helpodd i wella cryfder, caledwch a gwrthsefyll sioc thermol dodrefn yr odyn yn well na'r hyn o silicon.

Arbrawf 2:

John: Felly fe wnaethom hefyd arbrawf arall gan ddefnyddio mullite wedi'i asio fel gronynnau bras, -al2o3 powdr, powdr sillimanit a swm bach o glai bondio fel matrics, a cellwlos carboxymethyl fel rhwymwr. Ychwanegodd ymchwilwyr powdr titaniwm deuocsid a phowdr zircon yn y drefn honno ac yna ychwanegu'r ddau fath hyn o bowdr ar yr un pryd. Ar ôl cymysgu, hydroformio, taniwyd sbesimenau'r plât dwyn ar 1530 gradd am 2 awr. Kim: Defnyddiodd ein grŵp corundum gwyn wedi'i asio a mullite o ronynnau canolig yn y drefn honno i ddadansoddi effaith ychwanegu titaniwm deuocsid (4%, 6%, 8%), ychwanegu powdr zircon (4%, 6%, 8%) ac ychwanegu dau bowdr ar yr un pryd (powdr zircon 6% , titaniwm deuocsid 4% , 6% , 8%) ar ymwrthedd sioc thermol plât dwyn.

John: Dangosodd y canlyniadau fod ymwrthedd sioc thermol samplau corundum o ronynnau canolig yn well na samplau mullite, a gwellwyd ymwrthedd sioc thermol samplau â powdr zircon neu bowdr gwyn titaniwm yn amlwg. Pan ychwanegwyd y ddau ohonynt ar yr un pryd, gwellwyd ymwrthedd sioc thermol y sbesimen yn rhyfeddol.

Kim: Dangosodd dadansoddiad SEM fod y cyfnod zircon wedi'i waddodi trwy ychwanegu powdr zircon, ffurfiwyd titanate alwminiwm trwy ychwanegu titaniwm deuocsid, cyfnod zircon a ffurfiwyd crisialau titanate alwminiwm trwy ychwanegu powdr zircon a thitaniwm deuocsid. Arweiniodd bodolaeth y cyfnodau hyn at ficrocraciau a chraciau rhyng-gronynnog, a oedd yn ddefnyddiol i wella ymwrthedd sioc thermol.

Cathy: Gan fod effeithiau amrywiol ychwanegion ar berfformiad deunyddiau ceramig, yn ogystal ag ar y cynhyrchion sintered, rydym wedi bod yn gwneud ymchwil a datblygu i wella ein cynnyrch tra'n dod o hyd i atebion gwell i ddiwallu anghenion ein cwsmeriaid.

Nawr rydym yn darparu KF cynradd a KF uwchradd. Mae BATTS, trawstiau SiC, propiau, saggers, crucibles, cychod a phlatiau o wahanol feintiau a siapiau i gyd o fewn ein rhychwant cynhyrchu mewn ffordd bwrpasol. Cysylltwch â ni a byddwn wedi ymrwymo i ddarparu ein gwasanaeth gorau i chi.
